개요
특수하게 제작된 케이블에 마그네틱 캡을 부착 펜스 등에 설치하여 외부 침입자의 전달 및 월담 시 발생하는 주파수 대를
비교분석하여 음향신호와 경보신호를 발생시켜 상황실에서 외부의 침입을 알 수 있도록 하며, CCTV SYSTEM과 경광등
사이렌 등의 주변장비를 구동시키는 기기이다.


적용분야
군사 시설 : 휴전선, 비행장, 레이다및 미사일 기지, 작전통제구역, 탄약고
주요 시설 : 공항, 항만, 정수장, 원자력 발전소, 학교, 박물관, VIP 주거지역
기간 산업 : 제철소, 가스/정유 저장소, LNG비축기지, 위성관제소, 기타 주요시





시스템 소개

침입(월책, 절단)에 의해 감지케이블의 활동성 중심나선에 전달된 진동에 의해 발생하는 기전력의 변화를 탐지 분석
주변환경과 침입 탐지(월책, 절단)의 신호를 구분
펜스 침입탐지를 위한 일체형 통합 시스템의 구현과 감시카메라 등 추가적인 감시시스템과 연동 보장
탐지 신뢰도 보장으로 오작동 및 오경보 최소화


시스템 작동 원리









외형사진, 장비사진

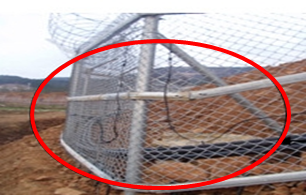

코너 센서 케이블 시그널 디텍터 외함 설치 비상출입문 센서케이블



Signal Detector Sensor Cable Terminator 감지제어장치 풍속센서






시스템 소개

외부의 어떠한 자계의 영향으로부터 안전하며 독립된 외곽감시 시스템 구축이 가능하다.
광망형 Sensor 외각 경보시스템은 광센서 케이블로 망을 구성하여 기존의 담장에 부가적으로 설치를 하여
외부인의 침입을 감지할수 있다.
침입자에 의해 광센서망에 가해지는 충격 또는 절단 등의 외력의 변화로 인한 진동을 수신하여 감지한다.
Alarm processing software의 자가 분석 기능을 통하여 침입감지 신호와 오경보 신호와의 비교 분석
알고리즘에 의하여 최적의 보안 기능 상태를 유지한다.


울타리 보안 (Fence Security)

울타리 주위에 적절한 감지케이블을 배포하는 것이 침입으로부터의 위협을 정확히 감지하는 시스템이 된다.
시스템의 구성을 계획 할 때 염두해 두어야 하는 센서 케이블 에 대한 세 가지 중요한 사항이 있다.
1. 센서 케이블 의 물리적 진동을 검출하고, 침입자에 의한 진동 정보를 알고 있어야 됨.
2. 각 센서 케이블의 전체 길이에 따라 일정한 감도 수준을 가지고 있어야 합니다. 낮은 진동의 원인을
확인하기 위해 케이블 다중 경로/ 루프를 가지고 있어야 됨.
3. 울타리 시스템의 해결책은 각 구역의 길이에 의해 결정 됨.


경계 보안 (Perimeter Security)

경계 보안시스템은 침입자를 감지하고 업계 표준의 경보 시스템을 통해 경보알람을 제공 한다.
경계 침입 탐지 시스템 보안은 정상 배경 상태를 확립 하고 지속적으로 미리 정해진 임계 값 의 변동에
따른 변화를 검출하기 위한 모니터링에 기초한다.
오경보 값을 조정할 수 있으면서 임계 값없이 센서가 침입자를 감지하기 위한 높은 감도를 가질 수는 없다.
환경적인 노이즈와 침입을 구별조정가능한 의사 결정네트워크와 연계하여 사용한다.


경계 보안 침입 탐지 시스템 ( PIDS )

주위 침입 탐지 보안 시스템은 정상 백그라운드 상태를 설정하고 지속적으로 소정의 임계값의 변화를 감지하는
모니터링을 기초로 한다. 이러한 임계값의 변동사항이 침입의 여부를 알려준다.


외형사진, 장비사진



   FD322
Stand-Alone Dual-Channel Fiber Defender APU
Application: Fence. 500m maximum zone length
Dual zone Alarm Processing Unit (APU)
   FD348R
Rack-mounted Alarm Processor Unit (APU)
detection zones up to 5km
Each RK348 rack housing holds up to 8 FD348R APU's.
   SC-3
Sensitive Cable with a 3mm diameter
   SC-4
Sensitive Cable with a 4mm diameter. Suitable for direct burial.
